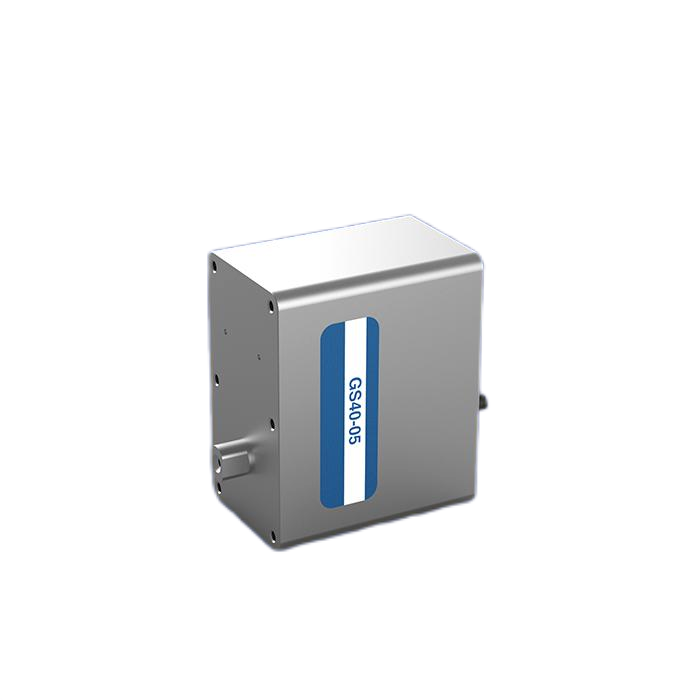

Opis
● Ta przekładnia sterowa jest podwodnym siłownikiem, używanym do podwodnego obrotu i regulacji kąta.
● Wbudowana kompensacja ciśnienia oleju i uszczelnienie dynamiczne umożliwiają osiągnięcie pełnego uszczelnienia bezobsługowego.
● Dzięki obudowie i wrzecionu ze stali nierdzewnej charakteryzuje się wysokim momentem obrotowym, odpornością na uderzenia, niezawodnością i trwałością.
Cechy
 |
Bezobsługowy i całkowicie uszczelniony na głębokościach 300 metrów, 1500 metrów i 4500 metrów |
|
Duży moment obrotowy, odporność na uderzenia |
|
Duży kąt obrotu |
|
Materiał ze stali nierdzewnej |
|
Wbudowana kompensacja ciśnienia oleju |
|
Zapewnij wygląd rysunków 3D |
Specyfikacja
| Model | GS40-05 | Informacja zwrotna o parametrach | Pozycja, prędkość, napięcie, prąd, temperatura, obciążenie |
| Wersja modelu | GS40-05-2021V1.0 | Funkcja ochrony | Zablokowany wirnik, przepięcie, przetężenie, przegrzanie, przeciążenie |
| Opis | Serwo do autobusów podwodnych o momencie roboczym około 50kg·cm | Środowisko deweloperskie | Arduino/STM32/PC/JAVA/C++/C# |
| Metoda uszczelniania | Bezobsługowy, w pełni uszczelniony | Informacje techniczne | Udostępnij protokoły komunikacyjne, asystenty debugowania portu szeregowego i rysunki konspektu 3D |
| Struktura uszczelniająca | Obrotowa dynamiczna struktura uszczelniająca | Typ silnika | Bezszczotkowy silnik bezrdzeniowy |
| Znamionowy moment obrotowy | 50kg·cm（5N·m） | Średnica wrzeciona | 12mm |
| Maksymalny moment obrotowy | 100kg·cm (10N·m) (produkt może wytrzymać stan obciążenia zablokowanego wirnika do 3 sekund) | Materiał przekładni | stal przekładni |
| Napięcie znamionowe | 24 V prądu stałego | Materiał obudowy serwa | Stal nierdzewna 316L |
| Napięcie robocze | 11,1–25,2 prądu stałego | Materiał nici | Stal nierdzewna 316L |
| Dokładność | 0,088° | Materiał osłony kabla | TPU |
| Zakres kąta | 360°×14 | Specyfikacje kabli | Średnica zewnętrzna: 6 m Długość: 1,5 m Rdzeń wewnętrzny: 2 × 1,0 + 2 × 0,5 mm² |
| Prędkość rozładunku | 300°/S | Definicja okablowania | Czerwony '+', Czarny '-', Żółty 'A', Greenpedel 'B' |
| Transduktor | 12-bitowy, precyzyjny kod magnetyczny | Głębokość odporna na ciśnienie | 300 m, 1500 m, 4500 m |
| Szybkość transmisji | 9600-1000000Bps | Waga | Masa w powietrzu 1520g Masa w wodzie 1180g |
| Częstotliwość kontrolna | 333 Hz | Temperatura | Temperatura przechowywania: 0-40°C Temperatura pracy: 0-35°C |
| Tryb sterowania | Tryb sterowania serwomechanizmem pozycji: można obracać w zakresie 0 ~ 360° i wykonywać wiele obrotów pod dowolnym kątem | ||
| Tryb kontroli prędkości: stała kontrola prędkości ciągłego obrotu do przodu i do tyłu, szeroki zakres prędkości | |||
| Tryb sterowania PWM: może wyprowadzać stałą siłę, aby uzyskać sterowanie kierunkiem do przodu i do tyłu | |||
Wymiar
